网线制作及网络知识教学（讲义）
- 底本
- 2016 年 11 月
- 再讲
- 2018 年
- 篇幅
- 32 页
这是协会那几年办得最勤的一堂动手课。前半是网络基础知识，后半是手把手做一根网线——先把原理讲清楚，再让每个人自己压一根出来当场测。
一、计算机网络基础知识
按地理范围分类
- 局域网（LAN）：覆盖范围为几百米到几公里，局域网内传输速率较高，误码率低，结构简单容易实现。具体标准是美国电气工程师协会制订的 IEEE802 系列标准。
- 城域网（MAN）：通常是使用高速光纤的网络，在一个特定的范围内（例如校园、社区或城市）将不同的局域网连接起来，构成一个覆盖该区域的网络，其传输速率比局域网高。
- 广域网（WAN）：一般是在不同城市之间的 LAN 或者 MAN 网络互联。
局域网的组成
局域网可划分为网络硬件系统和软件系统两大部分。
- 服务器：又称主机，网络中为其它计算机提供服务的计算机，网络中可共享的资源大都集中在服务器中。
- 工作站：又称客户机，网络中共享网络资源的计算机。
七种网络设备
讲义逐个讲了下面这些设备，并标出它们各属网络体系的哪一层：
| 设备 | 层 | 讲义里的说法 |
|---|---|---|
| 网络适配器（网卡 NIC） | 数据链路层 | 插入主板总线插槽的硬件，用于将用户计算机与网络相连 |

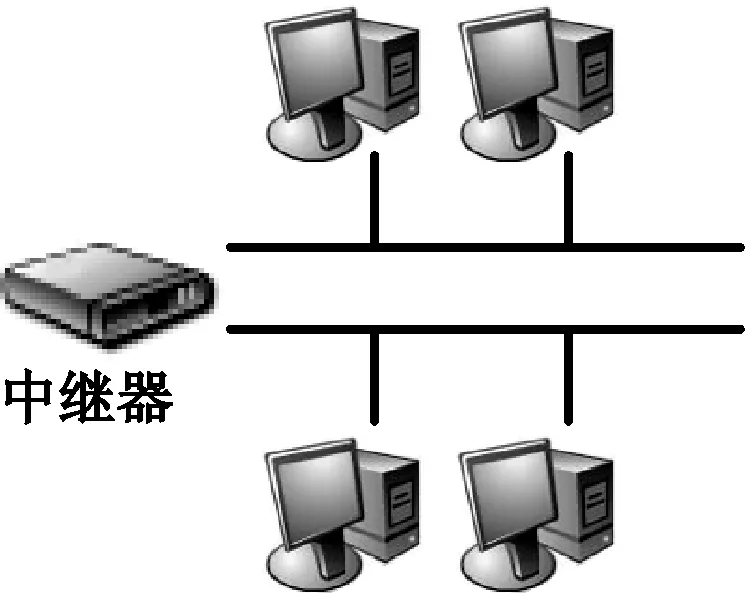

| 中继器 Repeater | 物理层 | 把接收到的弱信号分离，再放大以保持与原数据相同 |

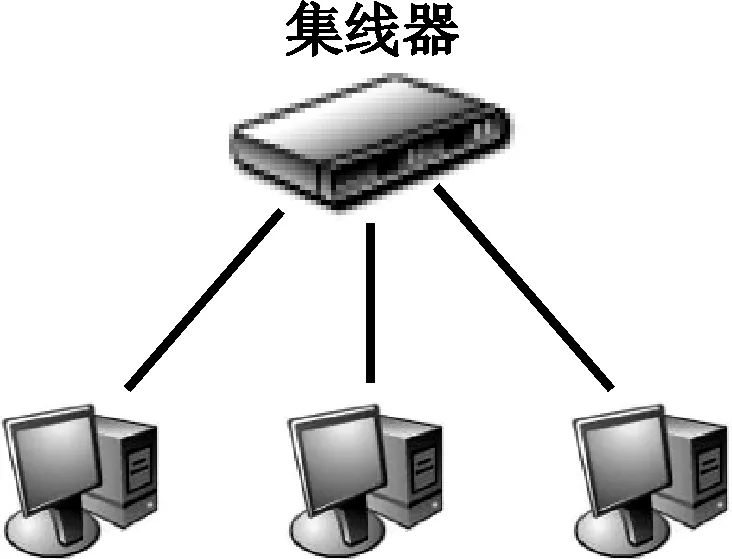

| 集线器 Hub | 物理层 | 分切换式、共享式和可堆叠共享式三种 |

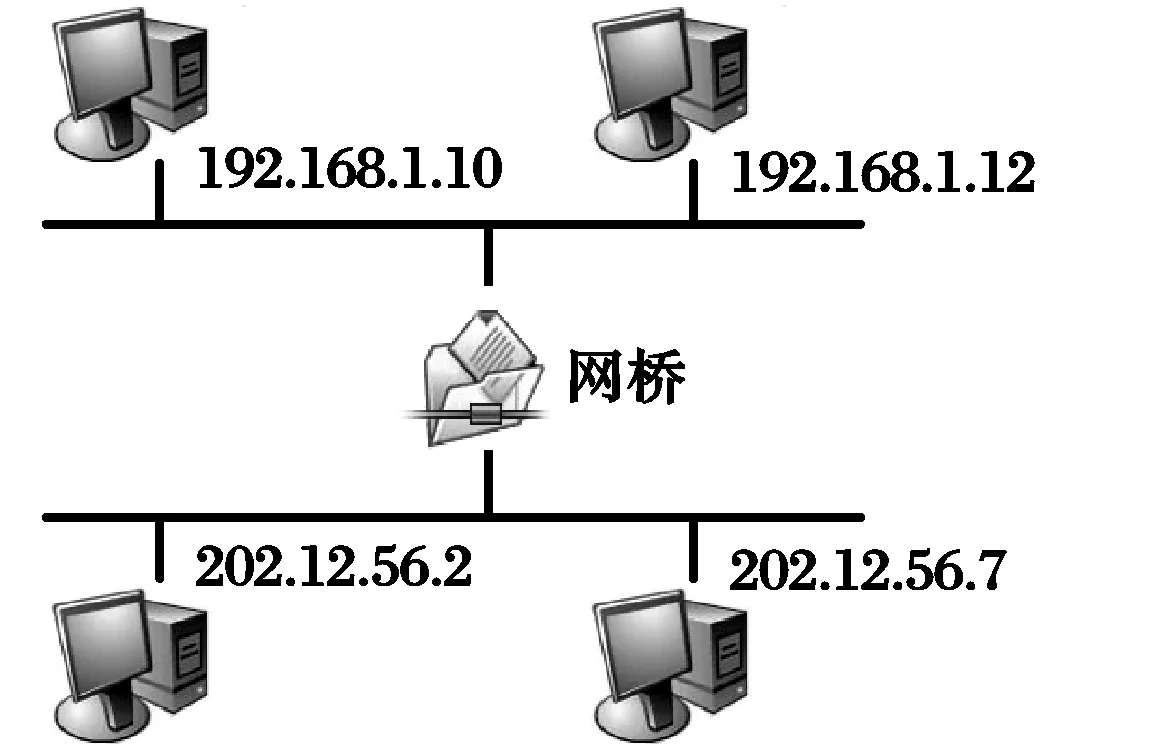

| 网桥 Bridge | 数据链路层 | 一个局域网与另一个局域网之间建立连接的桥梁 |
| 交换机 Switch | 数据链路层 | 可看做是多端口的网桥 |

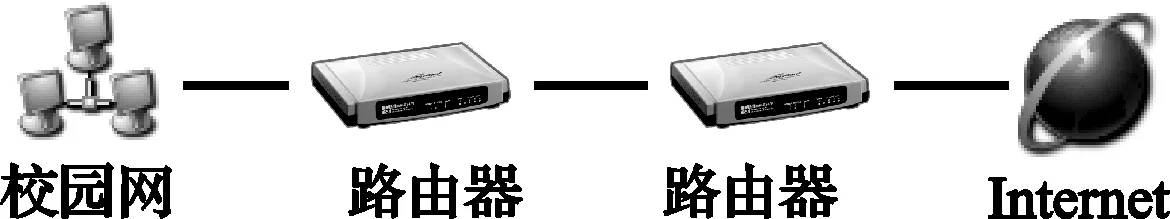

| 路由器 Router | 网络层 | 用于连接多个逻辑上分开的网络 |
| 网关 Gateway | 应用层 | 连接不同类型而协议差别又较大的网络时选用 |
讲义给其中四种画了连接方式：
TCP/IP 与 IP 地址
- TCP（Transmission Control Protocol）传输控制协议，用于保证被传送信息的完整性。
- IP（Internet Protocol）网际互连协议，负责将消息从一个地方传送到另一个地方。
IP 地址为 Internet 上的每一个网络和每一台主机分配一个网络地址，格式为 XXX.XXX.XXX.XXX，每段 0~255。讲义按当时的分类法讲了 A、B、C 三类地址的范围。
域名系统 DNS
DNS 采用分层次结构，入网的每台主机都可以有一个“主机名.机构名.顶层域名”形式的域名，从左到右域的范围变大。讲义还列了一张顶级域名对照表（com 商业类、edu 教育类、gov 政府部门、org 非盈利组织……）与中国互联网络的二级域名体系（ac 科研机构、edu 教育机构……）。
二、动手：做一根网线
工具
超五类线、压线钳、水晶头、测线仪。

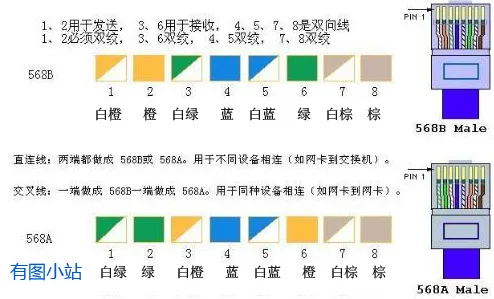

线序
- T568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8
- T568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8
三种网线
| 类型 | 两端线序 | 用来连 |
|---|---|---|
| 直通线 straight-through | A—A 或 B—B | 主机到交换机/集线器，路由器到交换机/集线器 |
| 交叉线 crossover | A—B | 交换机到交换机，集线器到集线器，主机到主机，路由器到路由器或到主机 |
| 反转线 rollover | A—A 的反序 | 主机到路由器控制台串口 |
制作步骤
把双绞线一端插入压线钳剥线的缺口，伸出 2-3cm，稍握紧慢慢旋转一圈划开保护胶皮，拔下胶皮，注意不要割开裸露线的塑料胶皮。
剥除外包皮后见到 4 对 8 条芯线。每对缠绕的两根由一种纯色芯线加一条白色相间芯线组成，四条全色芯线为橙、绿、蓝、棕。
把 4 对芯线并排分开，按 A 标准或 B 标准的顺序排列，每条拉直、相互分开不重叠，用压线钳剪齐——长度要够芯线刚好放进水晶头到底，又不至于外露。
原件插图 左手握水晶头、金属片一面朝上，把剪齐的 8 条芯线对准开口并排插入，以最左一根作线序第一根，一定要各条不弯曲且插到底。
原件插图 把水晶头放入压线钳压线缺口，放到底，再确认顺序没在插入时打乱，然后用力压下手柄，往往会听到“咔”的一声。
原件插图 另一端按相同方法，按直通/交叉/反转的相应标准做。
原件插图 两头都做好后用测线仪测：8 个指示灯按对应顺序绿色闪过即成功。直通线是 1-8 号灯依次闪，交叉线是 1—3、2—6、3—1……的顺序。
整理说明
2018 年那版改了什么
2018 年 4 月又讲了一次（那一场的新闻稿与经过）。讲义压到 17 页，第一部分那套网络基础知识全部删掉了，直接从网线讲起；而第二部分“做一根网线”的七步，与 2016 版一字不差。
改动集中在两处：
- 封面多了个联署单位“联想精英大侠”——幻灯片专门用一页介绍：“由世界 500 强企业联想集团创立……为在校大学生开拓一条新型的创业和社会实践机会”。这是校企合作进课堂的一次记录。
- 前面补了两页讲双绞线的种类：非屏蔽（UTP）、屏蔽（FTP/STP）与双屏蔽三种，以及五类线与六类线的区别。
